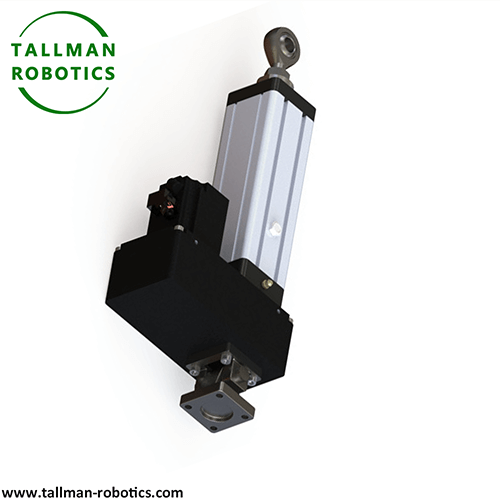

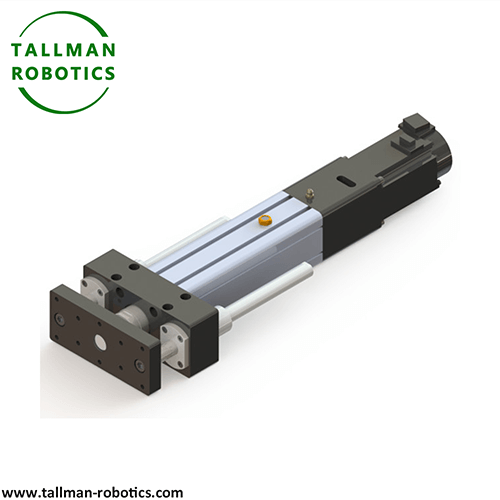

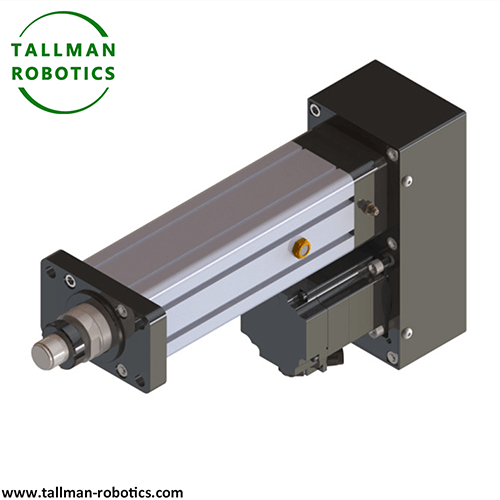

Ko te Kaihuri Hiko he taputapu whakauru hiko e huri ana i te nekehanga hurihuri ki roto i te nekehanga tauutuutu raina ma te taraiwa motuka. Kei roto i tana hanganga matua he motini taraiwa, he tikanga tuku, he pana pana (piston rod), te nuinga ka whakamahia ki te whakatutuki i te pana, te toia, te hiki, te whakatuwheratanga/kati ranei o nga kawenga. Ko te Electric Rod Actuator he taputapu taraiwa raina noa i roto i nga mara ahumahi me nga waahi tangata.
Ko te Kaihuri Hiko he taputapu nekehanga raina kiato e whakamahi ana i te motini ki te pei i te rakau ki te mahi i nga nekehanga telescopic, ki te whakatutuki i nga mahi pana, toia, tuunga ranei. He momo wehewehenga o te kaitahuri hiko hiko, e tohuhia ana e te hangahanga rakau whakarewa e kitea ana/whakaroahia ana, me te hanga ngawari me te whakaurunga ngawari, e tika ana mo nga ahuatanga nekehanga raina me nga kawenga iti me te reo.
Ko te hanganga oEhikoRodAHe ahua kiato te ctuator, a ko ona waahanga matua ko:
|
Te taraiwa motini |
Ka whakarato i te puna mana, ko nga momo noa ko te motuka DC (12V / 24V, e tika ana mo nga taputapu iti), AC motuka (220V / 380V, e tika ana mo nga ahuatanga ahumahi), he motuka hiko ranei (whakamahia mo te mana tuunga ngawari). |
|
Te tikanga tuku |
Hurihia te nekehanga hurihuri o te motini ki roto i te nekehanga raina, ko te mea e whakamahia nuitia ana ko te anga nati wiri (pērā i te tīwiri trapezoidal, tīwiri pōro rānei) 1) Ka peia e te motuka te huri ki te huri, a ka tino hono te nati ki te toka pana. Ka huri te huri, ka neke te nati i te ahunga axial o te tiwiri, na reira ka pana te pana ki te toro atu, ki te tango ranei. 2).Ka whakamahi etahi tauira i nga tikanga whakaheke taputapu (penei i nga taputapu noke), e whakakotahi ana i nga mahi whakaheke tere me te kaha whakanui ake, tae atu ki te raka -whaiaro (kia kore e paheke te uta na runga i tona taumaha). |
|
Poutoko pana (piston rod) |
I te nuinga o te wa ko te rakau whakarewa (penei i te rino whakakikoruatia chrome), e hono tika ana ki te kawenga, me te atanga whakapuru (pēnei i te pine pine, flange, miro ranei) i hangaia ki te pito mo te hono ngawari ki te waahanga peia. |
|
Anga me te taputapu arataki |
Ko te anga whakarewa e tiaki ana i te hanganga o roto, a ko te ringaringa o te kaiarahi e whakapumau ana i te wa e neke ana te aho o te pana pana, me te whakaheke i te radial offset. |
|
Whakahaere me te whakawhāiti i nga waahanga |
1) Whakawhiti tepe haere: Ina tae atu te toka pana ki te tuunga toronga / whakahekenga teitei, ka tapahia e te pana keu te hiko hiko kia kore ai e taumaha. 2).Ko te taputapu urupare whiriwhiri: Ko etahi o nga tauira o te karaehe ahumahi kua rite ki te potentiometers ranei encoders mo te urupare o te tuunga pana pana, tautoko i te mana tuunga ngawari. |
Nga ahuatanga mahi matuao EhikoRodAkaitukino
|
Hanganga kiato |
Ko te motuka me te miihini whakawhiti kua whakauruhia ki roto i te kotahi, me te iti o te rōrahi me te iti o nga whakaritenga waahi whakaurunga, e tika ana mo nga waahi whaiti. |
|
He ngawari ki te whakahaere |
Ma te whakahaere tika i te hurihanga whakamua me te whakamuri o te motuka na roto i nga huringa, relays, PLC ranei, ka taea te toronga me te tangohanga o te pana pana me te kore e hiahiatia he punaha whakahaere matatini. |
|
Te kaha raka whaiaro |
Ko nga tauira e whakamahi ana i nga taputapu kutukutu, i nga tira mata trapezoidal ranei ka taea te maukati i muri i te korenga o te hiko, kia kore ai e neke te uta i raro i te taumahatanga (penei i te papa whakaarahanga e noho ana i waenganui hau). |
|
Te uta me te awhe whiu |
Ko te wero kei waenga i te 10N-100kN (10 tons), a ko te whiu mai i te tekau mirimita ki etahi mita (te nuinga o te 50mm-1000mm), ka taea te whakarite kia rite ki nga hiahia. |
|
Taumata tiaki |
Ko te nuinga o nga tauira a-iwi he IP44 (te puehu, te parewai, te pararutiki), engari ka taea e nga tauira ahumahi te tae ki te IP65 (te teitei-te rehu wai pehanga), e tika ana mo nga taiao makuku me te puehu. |
|
He iti ake te utu |
Ki te whakatauritea ki nga rango hiko servo, ira waipulu ranei, he maamaa ake te hanga, he iti ake nga utu hangahanga, he ngawari ki te pupuri (kaore he hiahia mo te hinu waipēhi, hau kōpeke ranei). |
Nga rereke mai i nga hua e pa ana
|
Momo Hua |
Rerekētanga Matua |
Āhuatanga Angamaheni |
|
Kaihuri hiko pana |
Hanganga ngawari, me "te toronga pana me te whakaheke" hei mahi matua, he iti te mana whakahaere |
He iti te utu, he ngawari te whakaurunga, he pai mo te taraiwa ngawari |
|
Puta hiko Servo |
Servo motor+katia-mana koropiko, e whakanui ana i te tino tika me te whakautu hihiri teitei |
Te tika o te tuunga ki te ± 0.01mm, ka whakamahia i roto i nga ahuatanga tika |
|
Te pana pana pneumatic |
I peia e te hau kōpeke, e whakawhirinaki ana ki te puna hau, me te iti o te pana |
Te tere tere engari he iti te rigidity, e tika ana mo nga ahuatanga o te utaina mama |
Ko te Electric Rod Actuator he otinga puku ohaoha me te whaihua me te painga matua o te "pupuhi ngawari-mahi me te mahi pono", e whakamahia nuitia ana i roto i nga ahuatanga me nga whakaritenga iti tino tika (te nuinga o te wa ka tika te tuunga i roto i te ± 1mm). Ki te whakatauritea ki nga punaha hydraulic, pneumatic ranei, kaore e hiahiatia he pipeline uaua, he ngawari ki te whakauru me te pupuri, he ma, he pai te taiao, he mea whiriwhiri noa hei whakakapi i nga taraiwa a-ringa, pneumatic ranei.
Kei te tipu haere nga Kaihuri Hiko mai i nga waahanga mahi ngawari ki nga waeine hikohiko mohio, me o raatau hoahoa hoahoa me nga painga iti-utu e piki haere tonu ana te reiti kuhu ki nga taputapu Ipurangi o nga Mea (IoT). Mo nga ahuatanga e hiahia ana mo te nekehanga ahorangi pono me te mana iti, ko nga rakau pana hiko tonu te otinga tino utu-.

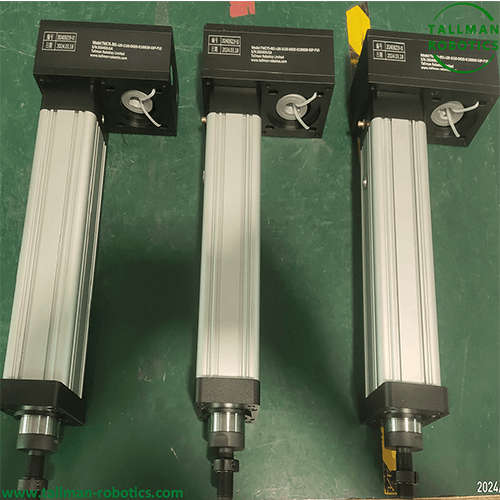

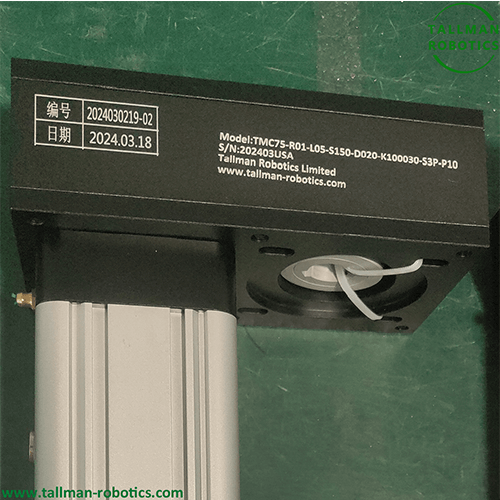

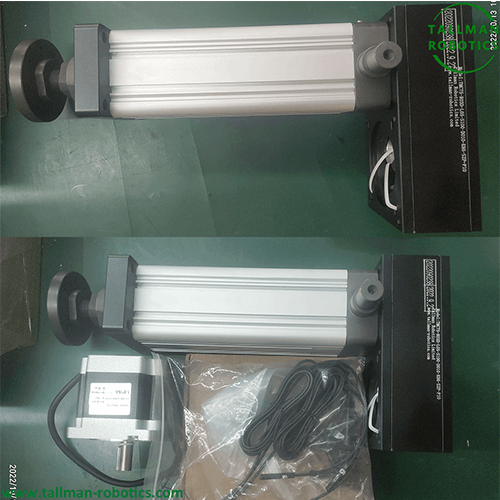

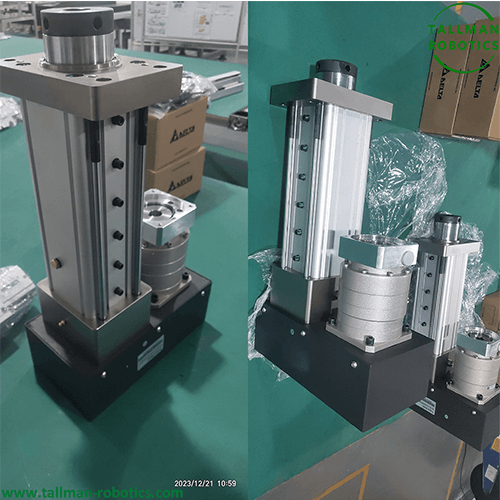

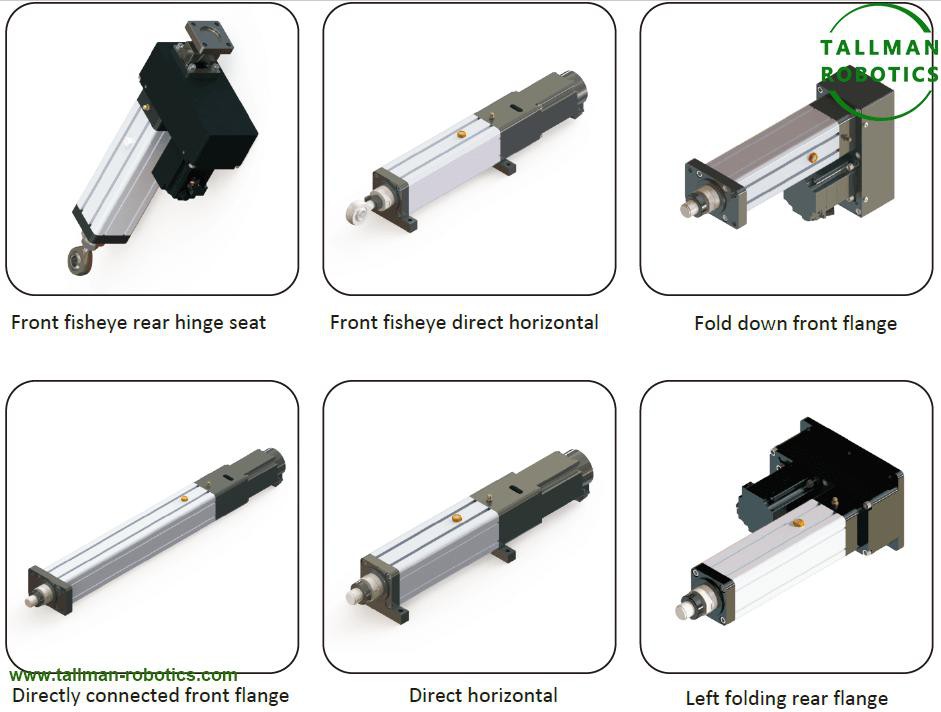

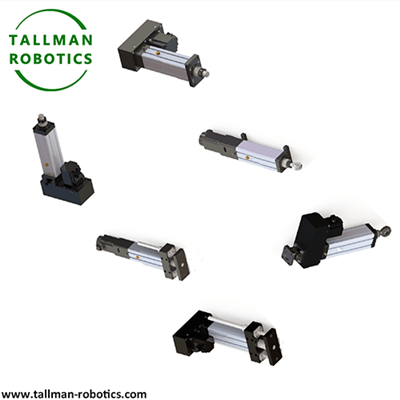

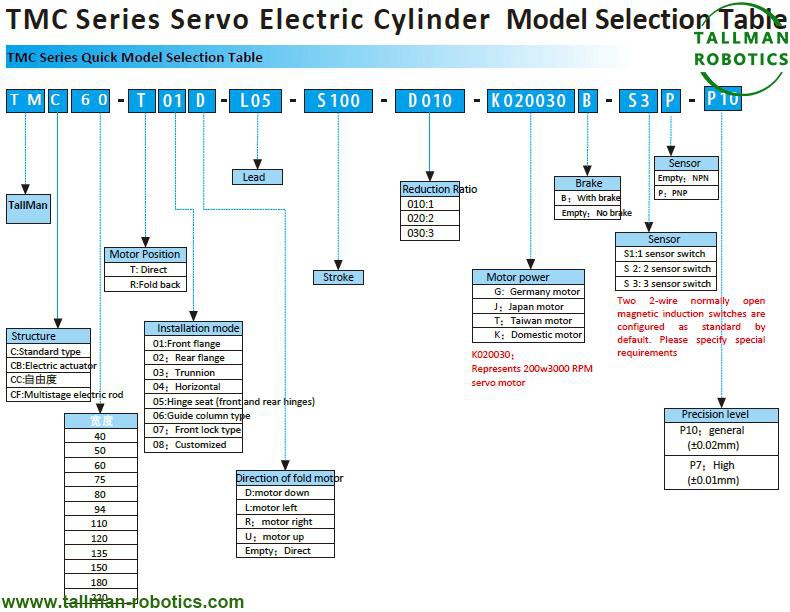

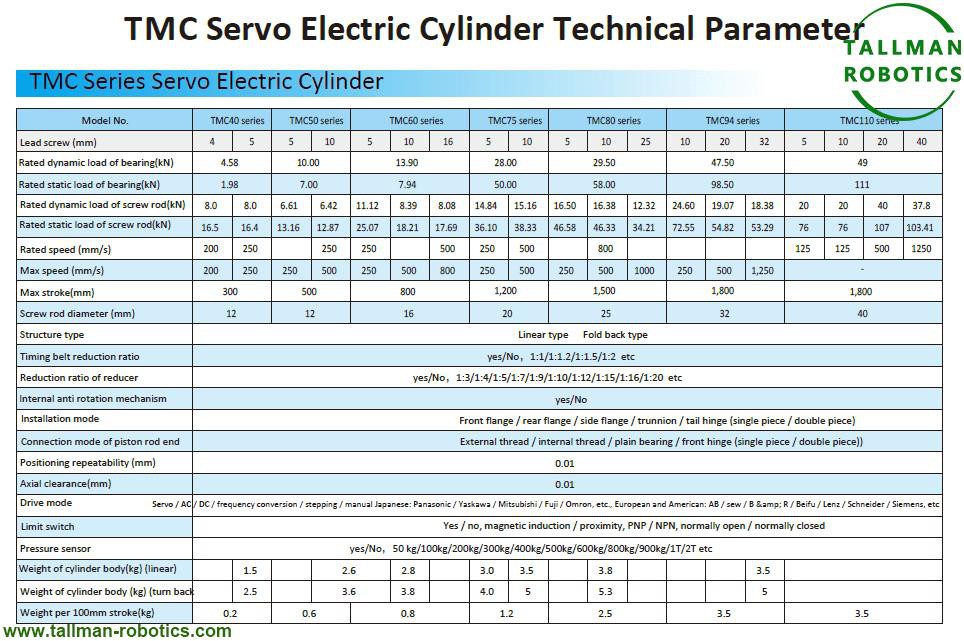

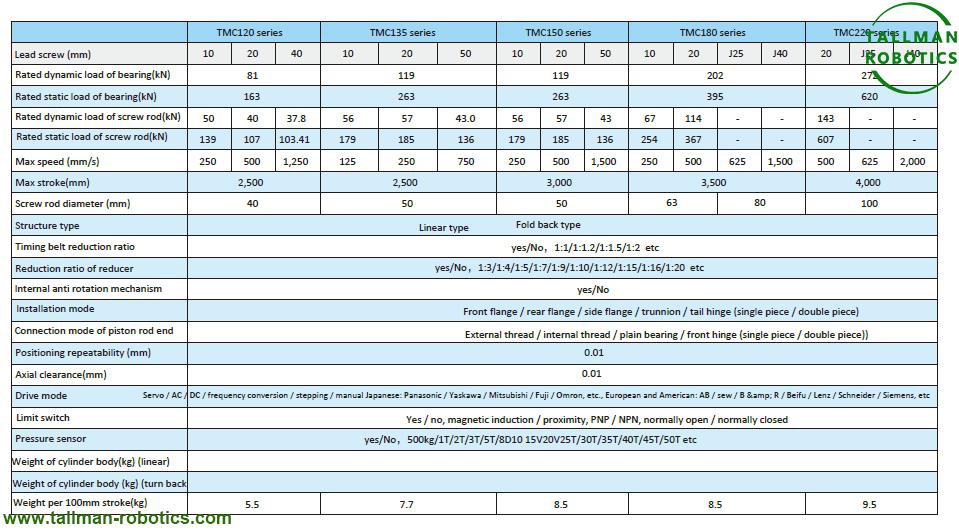

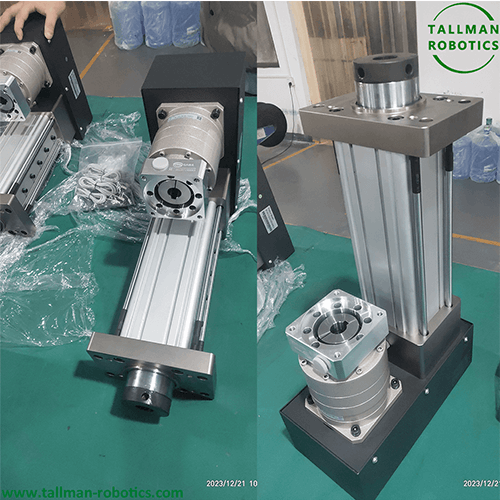

I konei, ka whakauruhia e matou nga raupapa Hiko Hiko me nga raraunga e whai ake nei:
Tena koe ki te maataki i etahi atu kaupapa, toro atu ranei ki ta maatau taiwhanga ataata na Youtube: https://www.youtube.com/@tallmanrobotics
Kei te whakamahia whanuitia nga kaitao hiko pana hiko i roto i nga momo mara penei i te umanga, te tangata maori, te rongoa, me te ahuwhenua na to raatau hanganga kiato, ngawari te mahi, te utu iti, me te kore o nga punaha awhina uaua penei i te hinu waipēhi me te hau kōpeke. E whai ake nei he whakarōpūtanga taipitopito o ona ahuatanga tono angamaheni:
1. Ahumahi Ahumahi Ahumahi
I roto i nga ahuatanga ahumahi, ka whakamahia te nuinga o nga rakau pana hiko ki te whakatutuki i te turaki rauemi, te whakatuwhera me te kati o nga taputapu, te whakarereketanga o te waahi ranei, ina koa mo nga ahuatanga kaore e hiahiatia kia tino tika engari me kaha te taraiwa:
|
Raina hui me te whare putunga |
Te pana rauemi: te pana i te rere o nga taputapu mahi i roto i te raina huihuinga, penei i te whakawhiti taonga i waenga i nga whitiki kawe me te mahi pana o nga taputapu tohatoha. Nga Whata me nga Tikanga Kaituku: Whakahaerehia te toronga/tangohanga o nga whata telescopic, whakatikahia ranei te awangawanga me te koki honga o nga whitiki kawe. |
|
Takirere me te Mana Keeti |
Ko te whakatuwhera me te kati aunoa o nga reera ahumahi (penei i nga paera o te kuaha, nga reera rererere, nga paera poi), te whakakapi i te mahi a-ringa, e tika ana mo te whakahaere i te wai paipa (wai, hau, puehu, me etahi atu). Ko te hiki me te whakahekenga o nga keeti iti (penei i nga keeti silo me nga keeti maimoatanga parapara) hei whakahaere i te rere o nga rawa, wai ranei. |
|
Nga taputapu miihini me nga taputapu awhina |
Te whakatuwhera me te kati aunoa o nga uhi whakamarui taputapu miihini, te awhi/te tuku i nga taputapu mahi (he iti te kawenga). Ko te puku mahi o te pana me te hiri i roto i nga miihini whakakakahu, penei i te taputapu whakamaarama o te miihini whakakii pouaka kaata. |
2. Taputapu Hiwi me te Tauhokohoko
I roto i te oranga o ia ra me nga ahuatanga pakihi, ka whakamahia nga rakau pana hiko hei whakarei ake i nga taputapu me te waatea, me te whakapai ake i te wheako kaiwhakamahi.
|
Nga Taonga me nga Taputapu Tari |
Te sofa/ nohoanga hiko: whakatikahia te koki o te tuara me te tautoko waewae ki te whakatutuki i te hurihanga o te tuunga. Whakanuia te kaitoi tepu/paepae: Whakaritea te teitei o te papamahi ma te pana pana kia tutuki nga hiahia o te tari tu, nga kaiwhakamahi rereke rereke ranei. rūnanga pouaka whakaata / rūnanga rokiroki: Ko te kaitao pana huna e peia te whakatuwheratanga / kati aunoa o te tatau o te rūnanga, ka whakatika ranei i te koki pitch o te pouaka whakaata. |
|
Nga Kuaha, Matapihi, me nga punaha whakamarumaru |
Whakatuwhera Matapihi Aunoa: Ka whakamahia mo nga -whare teitei, nga ruuma, nga matapihi uaua ki te mahi a-ringa (pēnei i nga rama rama wheketere, matapihi taha kati kōtuhi), ki te whakatutuki i te hau, te whakamohiotanga o te auahi ranei. Te whakamarumaru/matapo: Whakahaerehia te toronga me te tangohanga o te whakamarumaru ra, te koki ranei o nga arai hei whakatika i te rama o roto. |
|
Nga taputapu whakaatu hokohoko |
Te hiki i te tihokahoka: Whakaterehia te hiki, te whakaheke ranei o te papa whakaaturanga hei whakanui i nga tohu whakaatu matua (penei i te whakawhiti i waenga i nga whakaaturanga i nga whare taonga me nga whakaaturanga). Āwhina kuaha aunoa: pana-puia puku mo nga tatau arumoni iti (pēnei i nga tatau karaihe i roto i nga toa me nga peeke). |
3. Taputapu Hauora me te Whakaora
He nui nga whakaritenga a te mara rongoa mo te haumaru me te pumau o nga taputapu, a, na te -mahi maukati o te toka pana hiko (hei aukati i te neke poka noa) ka pai te whiriwhiri:
|
Moenga me nga taputapu nēhi |
Moenga nēhi hiko: Whakaritea te hikitanga o te papa moenga, te koki honga o te tuara me nga waewae, kia watea mo nga turoro ki te whakatika, ki te huri, ma nga kaimahi rongoa ranei e tiaki. Nga tuuru wīra me nga kuta nekeneke: Ko etahi o nga tuuru wīra hiko he whakatikatika o te tuara me te hiki i te hikoi waewae hei whakanui i te whakamarie o te eke. |
|
Nga taputapu whakaora me te maimoatanga |
Ko nga taputapu whakangungu whakaora: penei i nga mihini totoro waewae me nga taputapu whakaora ringa, e whakahaere ana i te huarahi nekehanga ma nga rakau pana hei awhina i nga turoro ki te whakangungu mahi tahi. Nga taputapu awhina: he -whakatikatika i nga teepu whakahaere iti (pēnei i te whakatikatika i te teitei me te koki o nga tuuru niho). |
4. Taputapu Ahuwhenua me te Tiaki Taiao
I roto i nga ahuatanga ahuwhenua me te taiao, he pai nga rakau pana hiko mo nga taiao o waho, makuku ranei (ko etahi tauira he taumata tiaki IP65) ka taea te whakakapi i nga mahi a-ringa:
|
Nga whare ahuwhenua |
Whare Kakariki: Whakahaerehia te whakatuwhera me te kati o nga rama rama me nga matapihi taha (whakatikahia te pāmahana me te haumākū), te hurihuri me te wetewete o nga miihini kiriata (whakahaere i te hau). -Ko nga taputapu whakatipu: penei i te hikitanga o te waka whangai i roto i te whare heihei me te aki me te toia o te papa horoi taipara, kia tutuki ai te whakatipuranga aunoa. |
|
Te Tiaki Taiao me te Waiora |
Nga taputapu maimoatanga parakaingaki: te horoi i nga miihini miihini iti, te whakatuwhera me te kati o nga keeti tank parataiao, te whakahaere i te rere wai, te horoi ranei i nga poke. Nga taputapu tuku para: te huri aunoa i nga ipu para, te mahi pereti pana o nga taraka paru paru (he iti te kawenga). |
5. Nga motuka me te kawe waka
I roto i nga waka, i nga taputapu awhina waka ranei, ka whakamahia nga rakau pana hiko mo nga hiahia taraiwa iti:
|
Nga waka motuhake |
RV: Ko te teepu ka taea te tango, te whakamarumaru o te ra, me te papa taahi i roto i te motuka ka pai ake te pai o te haere. Waka Hangarau: te hiki me te whakaheke i nga papamahi iti (penei i te whakatikatika tautoko awhina mo nga waka mahi teitei -). |
|
Nga Taonga Waka |
Te arai me te reera: Whakahaerehia te hikina/whakaheke o te arai (penei i nga waahi waka, nga teihana taake), whakakapi i te puku pneumatic, waipēhi ranei. Te pahi/araro: te taraiwa awhina kuaha (nga waka iti), te whakatikatika i te koki nohoanga. |
Ko te painga matua o nga kaikohiko pana hiko kei roto i a raatau taraiwa ngawari, te utu iti, me te ngawari o te tiaki, kia pai ake ai mo nga ahuatanga me te iti o nga whakaritenga o te tuunga (te tikanga i roto i te ± 1mm) me nga taumahatanga ngawari (10N-100kN). Mai i te mahi ahumahi ki te oranga o ia ra, mai i te tiaki hauora ki te whakatipu ahuwhenua, Ko nga tono a te Electric Rod Actuator e kapi ana i nga momo hiahia puku ngawari me te reo e hiahia ana ki te nekehanga tauutuutu raina, ka waiho hei huarahi ohaoha me te mahi ki nga puku a-ringa, pneumatic, hydraulic ranei.
